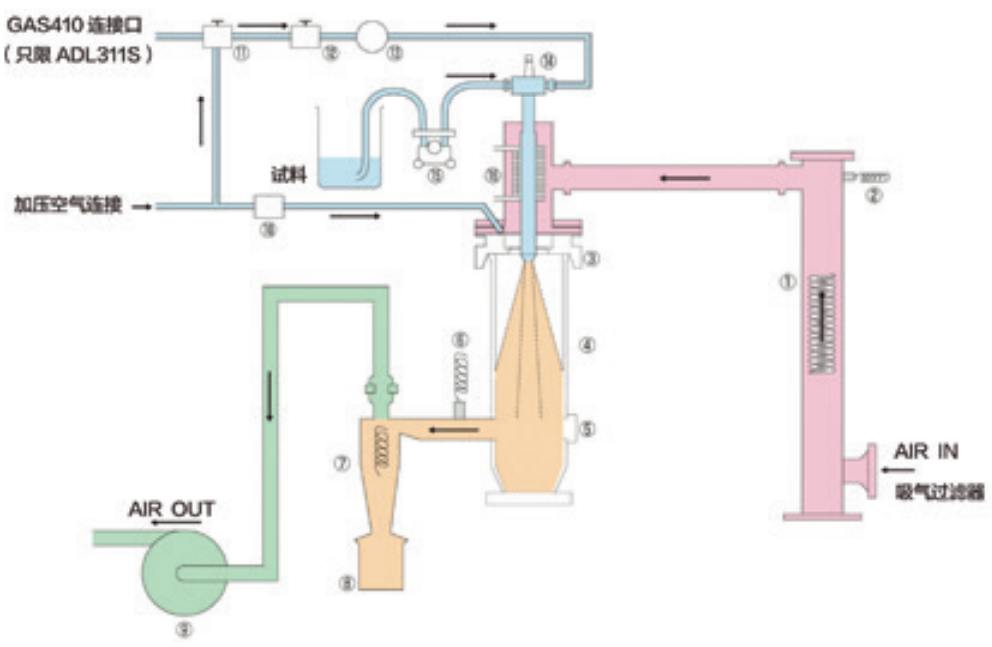

序號

部品名

序號

部品名

1

加熱器

9

鼓風機、排氣過濾器（鼓風機前）

2

入口溫度傳感器

10

電磁閥

3

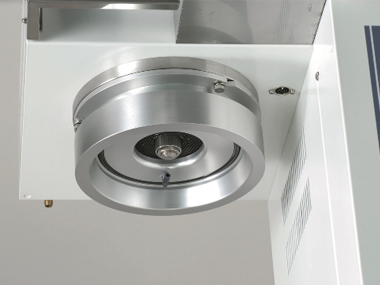

分配器

11

三通電磁閥（只限ADL311S-A）

4

干燥腔

12

針閥

5

蓋帽

13

壓力表

6

出口溫度傳感器

14

噴霧噴嘴

7

旋風分離器

15

送液泵

8

生成物捕集容器

16

噴嘴冷卻連接口

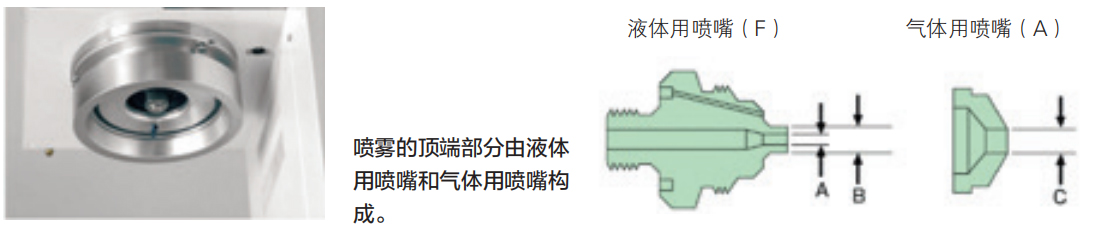

商品編碼

型號

噴嘴NO.

大小

281297

1A

（標準）

(F)1650

A 406

B 1270

(A)64

C 1626

281298

1

(F)2050

A 508

B 1270

(A)64

C 1626

281290

2A

(F)2050

A 508

B 1270

(A)70

C 1778

281291

2

(F)2850

A 711

B 1270

(A)70

C 1778

281292

3

(F)2850

A 711

B 1270

(A)64

C 1626

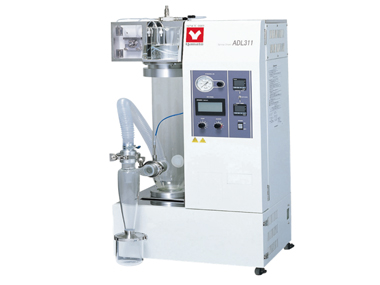

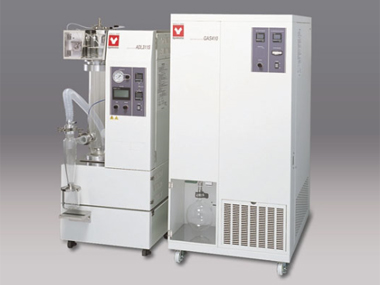

型號

ADL311-A

ADL311S-A

對應試料

水溶性

水溶性&有機溶劑

性能

水分蒸發量

Max. 1300ml/h

溫度調節器設定范圍

40～220℃（入口溫度）、0～60℃（出口溫度）

溫度調節精度

入口溫度±1℃

干燥空氣量調節范圍

0～0.7m3/min

噴霧空氣壓力調節范圍

0～0.6MPa

構成

噴嘴洗凈功能

從噴嘴前端噴出，手動脈沖噴氣清洗

外部輸出

入口溫度、出口溫度輸出（4～20mA）

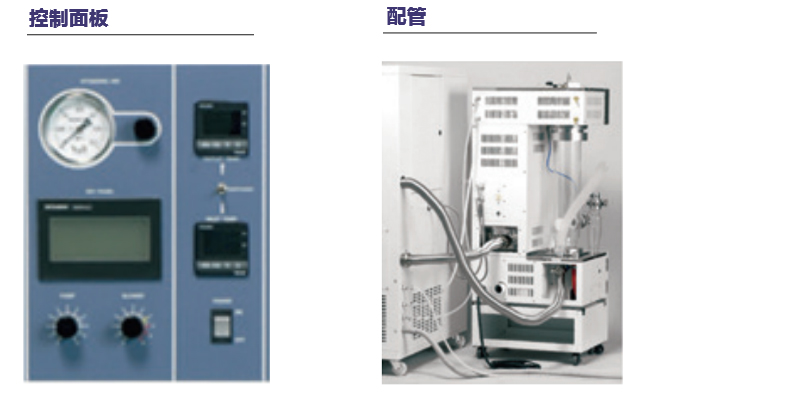

溫度調節器

PID數碼溫度調節器

觸摸屏

鼓風機、加熱器、送液泵、脈沖噴氣用開關、報警顯示

控制切換開關

入口溫度、出口溫度控制切換（出口溫度控制有條件）

溫度傳感器

K型熱電偶

加熱器

2.0KW（at200V）～2.88KW（at240V）

送液泵

導管型送液泵

噴霧用氣泵

使用噴霧用空壓機（另售）

使用噴霧用空壓機（另售），但連接溶劑回收裝置GAS410（另售）時使用GAS410內置空壓機

服務插座

攪拌器用：AC220V, 2A

吸氣鼓風機

管式鼓風機

過濾器

吸氣過濾器、排氣過濾器

溶劑回收

無

使用溶劑回收裝置GAS410（另售）

噴霧噴嘴冷卻結構

連接：接頭×2，外徑Φ10.5mm

噴霧用空氣連接

接頭外徑，Φ7mm

噴霧用空氣壓力

0.3MPa

排氣連接口徑

Φ50mm

安全功能

入口、出口溫度過熱、送液泵反轉功能、過電流漏電保護開關、噴嘴

連接異常（與GAS410連接時）

規格

外形尺寸

W580×D420×H1150mm

重量

80kg

電源（50/60Hz）額定電流

AC200V 16A（AC220V 17A, AC240V 18A, 需要更換接線端子

附屬品

送液軟管（硅膠帶止動塊）2根、排氣軟管（帶1個軟管扎帶）1根、出口溫度傳感器、保險絲（250V 2A）、去靜電線、進氣軟管5m

（帶2個軟管扎帶）、GF300噴霧組件

選購品

架臺

ODL21C

標準配置

安全保護罩

COV20C

其它

干燥空氣流量計、溫度記錄儀、有機溶劑回收裝置（GAS410）

試料名

組成(%）

入口溫度

（℃）

出口溫度

（℃）

干燥空氣量

（m3/min）

噴霧空氣壓力Mpa

試料送液量

（g/min）

試料回收率(%）

糊精（溶液）

10

150

80

0.4

0.1

6.1

66

糊精（乳化液）

40

150

80

0.4

0.1

5.1

63

氧化鈦（懸浮液）

10

150

85

0.42

0.1

5.3

50

醬油

50

130

75

0.36

0.1

5.1

60

食鹽

10

145

85

0.38

0.1

5.3

52

實驗NO.

試料名

試料

濃度（%）

干燥條件

回收量

回收率

入口溫度

（℃）

出口溫度

（℃）

干燥空氣量

（m3/min）

噴霧空氣壓力Mpa

試驗試料量

（g/min）

試料送液量

（g/min）

試驗時間

（min）

（g）

（%）

1

咖啡溶液

5.00

150

75

0.45

0.15

93.1

3.1

30

4.3

92.4

2

咖啡溶液

5.00

150

75

0.45

0.15

93

3.1

30

4

86

3

咖啡溶液

5.00

150

75

0.45

0.15

91.4

2

30

4

87.5

4

咖啡溶液

5.00

150

75

0.45

0.15

84.9

2.8

30

3.7

87.2

5

咖啡溶液

5.00

150

75

0.45

0.15

83.8

2.8

30

3.7

88.3
