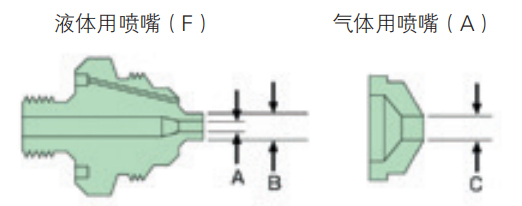

商品編碼

型號

噴嘴NO.

大小

281297

1A

（標準）

(F)1650

A 406

B 1270

(A)64

C 1626

281298

1

(F)2050

A 508

B 1270

(A)64

C 1626

281290

2A

(F)2050

A 508

B 1270

(A)70

C 1778

281291

2

(F)2850

A 711

B 1270

(A)70

C 1778

281292

3

(F)2850

A 711

B 1270

(A)64

C 1626

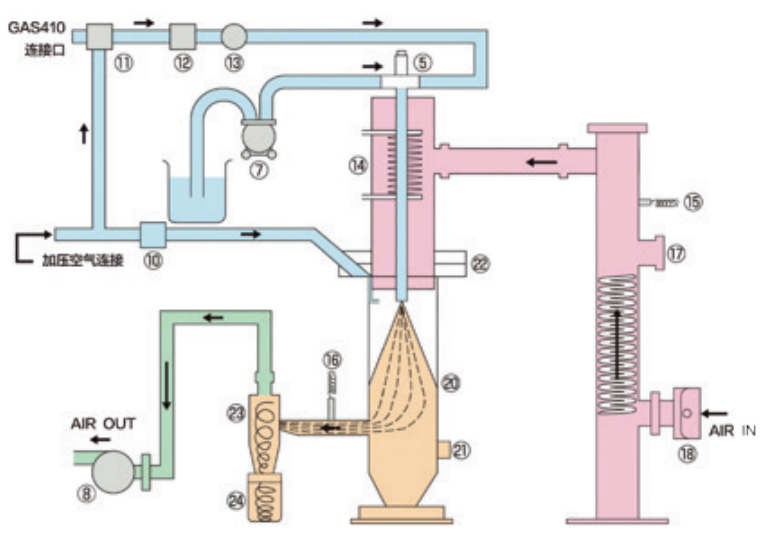

序號

部品名

序號

部品名

1

加熱器

16

出口溫度傳感器

5

噴霧噴嘴

17

盲板

7

送液泵

18

吸氣口、吸氣過濾器

8

鼓風機、排氣過濾器（鼓風機前）

19

噴嘴冷卻連接口

10

電磁閥

20

干燥腔

11

三通電磁閥

21

安全帽

12

針閥

22

分配器

13

壓力表

23

旋風分離器

14

噴嘴冷卻連接口

24

生成物捕集容器

15

入口溫度傳感器

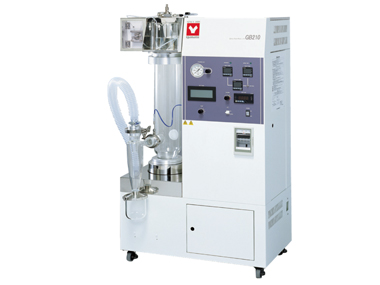

型號

GB210-A

對應試料

水溶性&有機溶媒（連接GAS410時）

性能

溫度調節器設定范圍

40～220℃（入口溫度）、0～60℃（出口溫度）

溫度調節精度

入口溫度±1℃

干燥空氣量調節范圍

0～0.7m3/min

噴霧空氣壓力調節范圍

0～0.6MPa

送液泵流量范圍

0～26ml/min

構成

噴嘴洗凈功能

從噴嘴前端噴出，手動脈沖噴氣清洗

外部輸出

入口溫度、出口溫度輸出（4～20mA）

自動升降機

玻璃組件通過升降機自動升降

溫度調節器

PID數碼溫度調節器

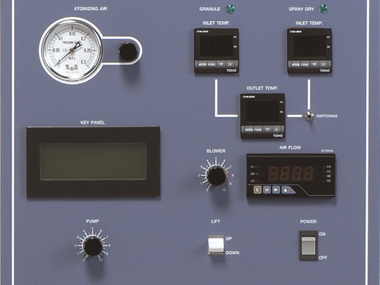

觸摸屏

鼓風機、加熱器、送液泵、脈沖噴氣用開關、報警顯示

控制切換開關

入口溫度、出口溫度控制切換（出口溫度控制有條件）

溫度傳感器

K型熱電偶

加熱器

2.0KW（at200V）～2.88KW（at240V）

送液泵

導管型送液泵

噴霧用氣泵

使用噴霧用空壓機（另售），但連接溶劑回收裝置GAS410（另售）時使

用GAS410內置空壓機

服務插座

攪拌器用：AC220V, 2A

吸氣鼓風機

管式鼓風機，無刷DC馬達

過濾器

吸氣過濾器、排氣過濾器

溶劑回收

使用溶劑回收裝置GAS410（另售）

噴霧噴嘴冷卻結構

連接：接頭×2，外徑Φ10.5mm

噴霧用空氣連接

接頭外徑，Φ7mm

噴霧用空氣壓力

0.3Mpa

排氣連接口徑

Φ50mm

安全功能

入口、出口溫度過熱、送液泵反轉功能、過電流漏電保護開關、噴嘴連接

異常（與GAS410連接時）

規格

外形尺寸

W760×D420×H1350mm

重量

110kg

電源（50/60Hz）額定電流

AC200V 16A（AC220V 17A, AC240V 18A, 需要更換接線端子）

附屬品

送液軟管（硅膠帶止動塊2根、TYLON帶止動塊3根）、排氣軟管（帶1 個軟管扎帶）1根、出口溫度傳感器、保險絲（250V  2A）去靜電線、進氣軟管5m（帶2個軟管扎帶）、GF300噴霧組件

選購品

安全保護罩（COV30C）、溫度記錄儀、有機溶劑回收裝置（GAS410）

實驗NO.

試料名

試料濃度

（%）

干燥條件

回收量

回收率

入口溫度

（℃）

出口溫度

（℃）

干燥空氣量

（m3/min）

噴霧空氣壓力Mpa(kg/cm2

試驗試料量

（g）

試料送液量

（g/min）

試驗時間

（min）

（g）

（%）

1

咖啡溶液

5.00

150

80

0.45

147(1.5)

198

6.6

30

8.1

81.8

2

咖啡溶液

5.00

150

80

0.45

147(1.5)

198.7

6.6

30

8.1

81.5

3

咖啡溶液

5.00

150

80

0.45

147(1.5)

200.6

6.7

30

8

79.8

4

咖啡溶液

5.00

150

80

0.45

147(1.5)

198.1

6.6

30

8.2

82.8

5

咖啡溶液

5.00

150

80

0.45

147(1.5)

199.3

6.6

30

8.4

84.3
