RE212 旋轉蒸發儀

發布時間：2022-07-11 10:16:16瀏覽次數：次

　　省空間、手動升降、操作性高的經濟型旋轉蒸發儀

　　特點：

　　1、簡潔、省空間化設計。

　　2、冷卻管安裝高度低，可以很輕松的收納在通風柜里。

　　3、采用DC 伺服馬達，能設定5 ～ 315rpm 范圍內的旋轉轉數。

　　4、旋轉頭有效升降距離200mm。

　　5、有正轉/ 反轉/ 自動反轉運行模式，可實現旋轉方向周期自動切換。

　　6、旋轉頭、操作面板、玻璃套裝、水浴/ 油浴可左右反向設置。

　　7、操作面板可自由旋轉，采用可視性好的白色LED 顯示。

　　8、采用寬電壓，可在100 ～ 240V 的電源上使用。

　　9、A 玻璃套裝采用雙重蛇形管結構，低沸點到高沸點物質都能應對。

　　10、B、E 型不僅是雙重蛇形管結構，且在高度方面控制到了最小。

　　11、B 型從少量到多量都可實現穩定的回收率。

　　12、為了防止凝露，在各種冷卻管的表面都標配了斷熱材。

　　13、B/E 型為防止因螺母松動下傾倒，冷卻管上標配了固定金具。

　　14、B型由于進料軟管外有保護套，可防止冷凝的液體向燒瓶內逆流。

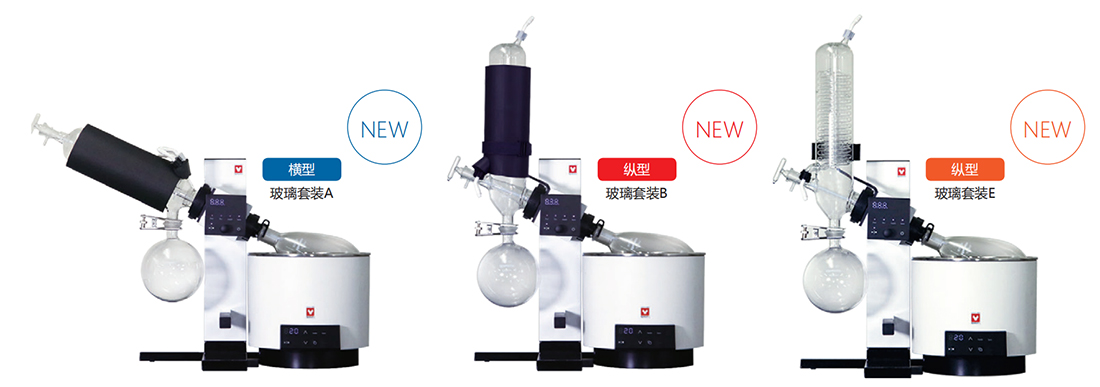

　　旋轉蒸發儀 RE212

　　從低沸點到高沸點的物質均可處理，高效率的標準型。

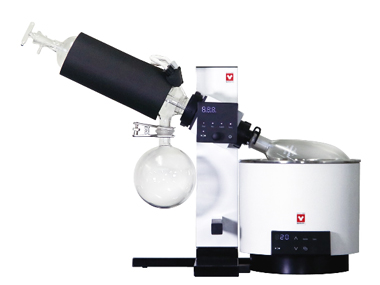

　　橫型玻璃套裝A

　　RE212A-B 本體+玻璃套裝A 外形尺寸：W719×D324×H534mm

　　RE212AW-B 本體+玻璃套裝A 水浴外形尺寸：W744×D365×H534mm

　　RE212AO-B 本體+玻璃套裝A 油浴外形尺寸：W744×D365×H534mm

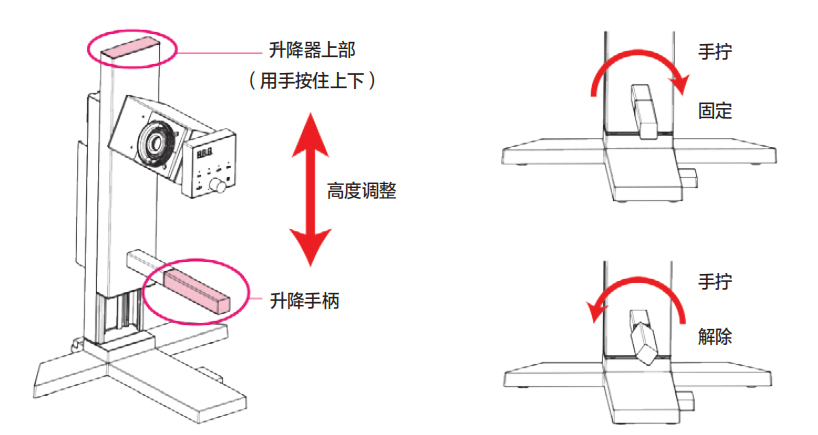

　　利用升降手柄可輕松實現高度調節

　　通過彈簧動作的升降手柄調節本體高度。彈簧與玻璃套裝及配管連接，均衡受力，只需稍微用力便能實現升降。升降器的固定 /解除只需扭轉手柄即可。另外，由于確保了 200mm 的最大行程高度，蒸餾燒瓶的裝取非常方便。

※ 為了安全起見，在解除升降手柄時，請務必用手按壓住升降器的頂端。

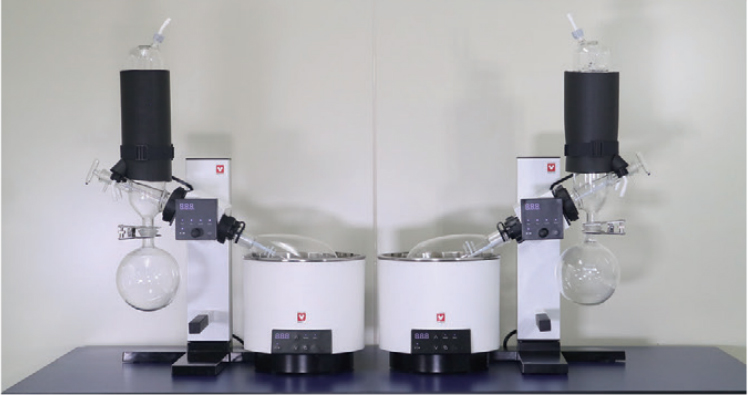

　　玻璃套裝和水浴/油浴可左右交換組合

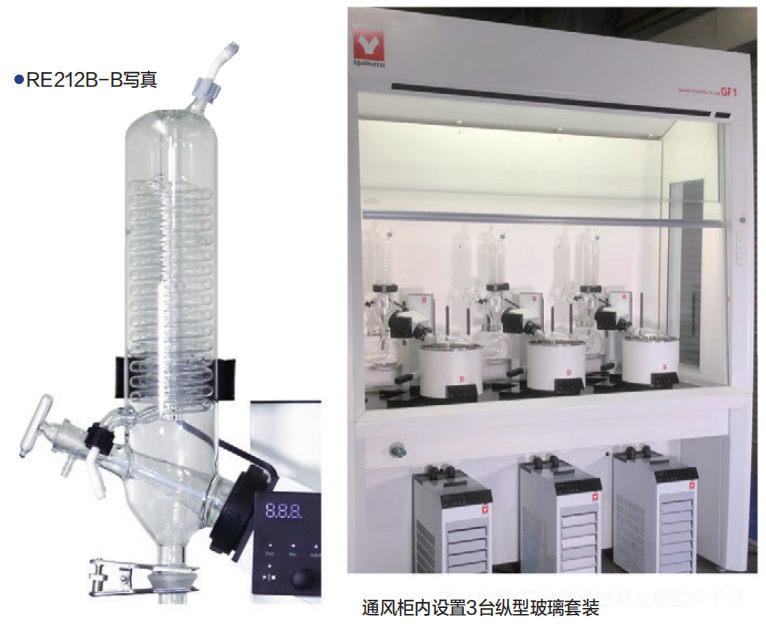

　　玻璃套裝和水浴 / 油浴，可根據您的設置場所和使用方便，安裝在本體的左右任一側。通過旋轉操作面板后方的旋轉頭可調到相反方向。在通風柜以及實驗室等有限的空間內，可根據需要自由設置。如果使用縱型的玻璃套裝 B，可在通風柜中放置 3 臺。

※ 更換縱型的玻璃套裝 B/E 時，請改變冷卻管支架的朝向后再使用。

　　縱向·橫向緊湊、省空間、操控輕便型。

　　縱型玻璃套裝 B 玻璃套裝 E

　　RE212B-B 本體+玻璃套裝B RE212E-B 本體+玻璃套裝E

　　外形尺寸：玻璃套裝 B W529×D324×H745mm 玻璃套裝 E W529×D324×H753mm

　　RE212BW-B 本體+玻璃套裝B 水浴 RE212EW-B 本體+玻璃套裝E 水浴

　　外形尺寸：玻璃套裝 B W554×D365×H745mm 玻璃套裝 E W554×D365×H753mm

　　RE212BO-B 本體+玻璃套裝B 油浴 RE212EO-B 本體+玻璃套裝E 油浴

　　外形尺寸：玻璃套裝 B W554×D365×H745mm 玻璃套裝 E W554×D365×H753mm

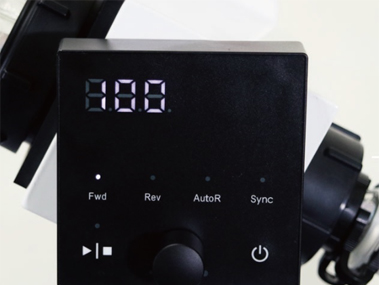

　　直觀的操作性、轉數設定范圍廣

　　通過中央面板操控設備的運行。緩慢轉動旋鈕，轉數按照每 1 轉進行變化;快速轉動時，按照每 10 轉進行變化。轉數可在 5-315rmp 寬范圍進行設定。轉數確定后，按一下 Run/Stop 鍵，蒸餾燒瓶開始轉動。轉動模式分為正轉和反轉 ，在設定的時間內可選擇正反轉循環、自動反轉。

※ 在轉數顯示位置，會顯示當前的測定轉數、設定轉數。運行中也可進行轉數的設定。 LED 的亮度 8 檔可調節。

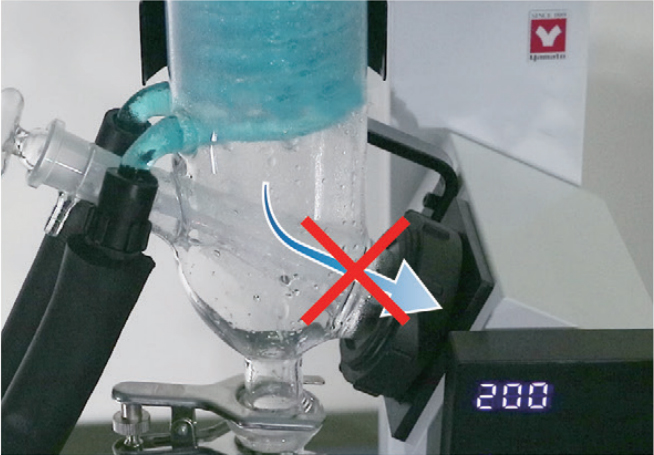

　　防止積液結構、提高真空密封圈的壽命

　　為了防止冷凝管中積留的冷凝液沿著內壁浸入真空密封部，在冷凝管內部的真空密封部前設計了防止積液的結構。另外，玻璃套裝 B 考慮到加料軟管玻璃套內側的結露，也設計了防止積液的結構。通過防止積液流向真空部，從而提高了真空密封圈的使用壽命。

※ 在使用酮、醚系溶媒時，標配的真空密封圈會發生腐蝕溶脹，請使用 PTFE真空密封圈（選購品）。

　　AC電源適配器、配線收納干凈清爽

　　本體背面的AC電源適配器盒可將適配器和電源線一并收納妥當。再配上附屬的后蓋，可有效防止灰塵和液體的浸入，以其清爽的配線在試驗臺和通風柜中設置使用。

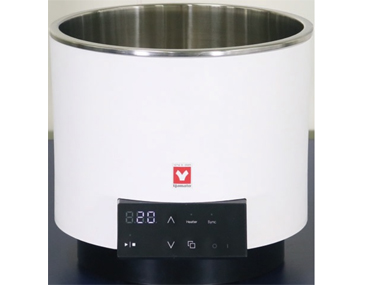

　　保養簡單的水浴/油浴

　　內尺寸為 Φ240mm 的大容量 5L。水浴 / 油浴內部是沒有加熱器和傳感器的平底結構，保養非常簡單。擁有自動過升防止、溫度上限異常、獨立過升防止(溫度固定式)等豐富的安全功能。

　　加料軟管冷凝液的回流防止(玻璃套裝B)

　　為了防止冷凝管內的冷凝液通過加料軟管回流到蒸餾燒瓶，在冷凝管內設計了加料軟管玻璃套。玻璃套從外部將試料軟管包裹住，成功實現了在玻璃管內部，再搭配玻璃套的復雜結構。

　　冷卻能力和省空間兩全其美

　　冷凝管 A、B 均確保了約 0.143m2 的冷凝表面積，冷凝管 E 表面積約 0.149m2，保證了最適合冷凝的冷卻能力。玻璃套裝 B、E 包括水浴 / 油浴在內的尺寸，從寬到高整體上比以前的產品緊湊了很多，即使在空間有限的通風柜內也可以放置多臺。

標準配置例:

品名	型號
旋轉蒸發儀	RE212B-B
水浴	BM312-B
冷卻水循環裝置	CF312L-B
隔熱循環軟管（內徑Φ9×外徑Φ13 2m×2 ）	OCF12
真空軟管（內徑Φ6×外徑Φ15 1.5m ）	-
隔膜真空泵	N820G

技術規格:

機型選定一覽表:

型號	本體RE212-B	玻璃套裝			水浴BM312-B	油浴BO312-B
型號	本體RE212-B	RG202A-B	RG202B-B	RG202E-B	水浴BM312-B	油浴BO312-B
RE212A-B	●	●
RE212AW-B	●	●			●
RE212AO-B	●	●				●
RE212B-B	●		●
RE212BW-B	●		●		●
RE212BO-B	●		●			●
RE212E-B	●			●
RE212EW-B	●			●	●
RE212EO-B	●			●		●

本體 + 玻璃套裝（A/B/E）規格：

構成品		本體 + 玻璃套裝A	本體 + 玻璃套裝B	本體 + 玻璃套裝E
型號		RE212-B + RG202A-B	RE212-B + RG202B-B	RE212-B + RG202E-B
構成	冷凝管	雙重蛇形管（冷卻表面積：約0.143m2、帶隔熱材）真空密封圈（FKM、表面PTFE處理）冷凝液積留防止	縱型雙重蛇形管（冷卻表面積：約0.143m2、帶隔熱材）真空密封圈（FKM、表面PTFE處理）冷凝液積留防止、冷凝液逆流防止	縱型雙重蛇形管（冷卻表面積：約0.149m2、帶隔熱材）真空密封圈（FKM、表面PTFE處理）
	旋轉接頭	TS29/38，內徑Φ18×L284mm	TS29/38，內徑Φ18×L208mm
	瓶類	蒸餾燒瓶（TS29/38、1L）、燒瓶夾（POM）回收燒瓶（S35、1L）、燒瓶夾（SUS）
	馬達	DC伺服馬達
	接口尺寸	外徑Φ10mm（冷卻水·真空）
性能	旋轉速度范圍	5～315rpm 白色LED數字設定與顯示
	升降器行程	手動平衡型（200mm無級調節，90°旋轉固定·解除）
	燒瓶蒸發能力	～23mL/min（水的蒸發量）
安全功能		馬達過載停止功能、過電流保護、過電壓保護
其它功能		通過正轉/反轉/定時器自動反轉切換，停電恢復（模式選擇）
規格	蒸餾燒瓶	50～2000mL
	回收燒瓶	100～2000mL
	電源	AC100～230V
	電流值	1A
	外形尺寸	W719×D324×H534mm （升降器最高位置：H734mm）	W529×D324×H745mm （升降器最高位置：H945mm）	W529×D324×H753mm （升降器最高位置：H953mm）
	重量	約9kg 旋轉蒸發儀本體：約7kg + 玻璃套裝：約2kg
附屬品	本體	使用說明書、保證書、AC電源適配器、電源線（約2米）、適配器盒、后蓋、魔術貼（單面·兩面）、冷凝管支架、六角扳手
	玻璃套裝	保證書、蒸餾燒瓶夾、回收燒瓶夾、真空密封圈、退瓶器（TS29用）、冷凝管隔熱材

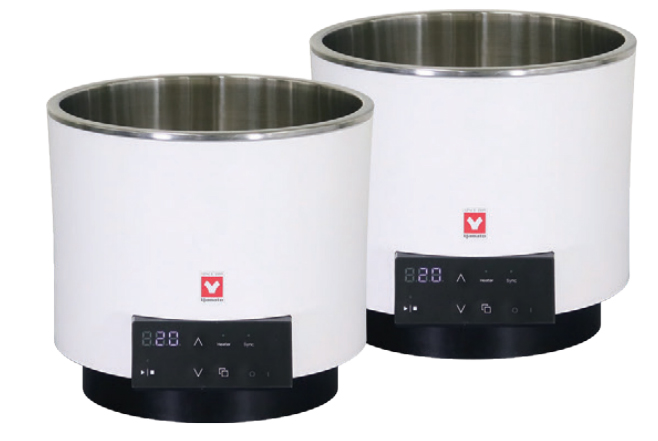

水浴/油浴規格：

構成品		水浴	油浴
型號		BM312-B	BO312-B
性能	溫度控制范圍	室溫+10～90℃	室溫+10～180℃
	溫度調節精度	±1℃	±1.5℃（水）、±2℃（油）
構成	外裝材質	PBT（含玻璃纖維）
	內槽材質	不銹鋼
安全功能		自動過升防止、溫度上限異常、獨立過升防止器、過電流保險絲等
其它功能		偏差修正、過沖通知、停電補償功能（模式選擇）、2A服務插座
規格	電源	AC200～230V 5～6A
	水槽內尺寸·液量	Φ240×H119mm·約5L
	外形尺寸	Φ262（深最大286mm）×H240mm
	電流值	約4.5kg
附屬品		使用說明書、保證書，電源線（約3米）、保險絲（大）、保險絲（小）
