常規(guī)測(cè)試

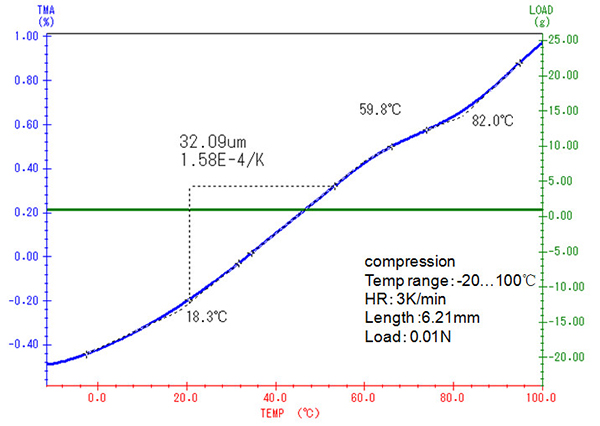

環(huán)氧樹脂 - 膨脹測(cè)量
樣品在約 60°C 之前為線性膨脹過(guò)程，膨脹系數(shù)1.58×10-4 1/K。在60°C之后，樣品發(fā)生玻璃化轉(zhuǎn)變，膨脹系數(shù)有所變化。

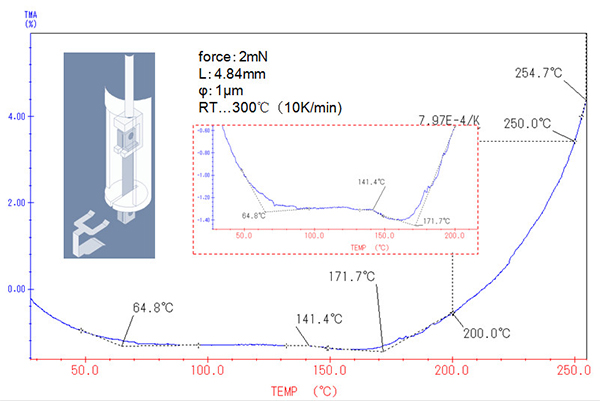

天然蜘蛛絲 - 拉伸測(cè)量
圖中所測(cè)蜘蛛絲樣品，直徑僅為 1um。

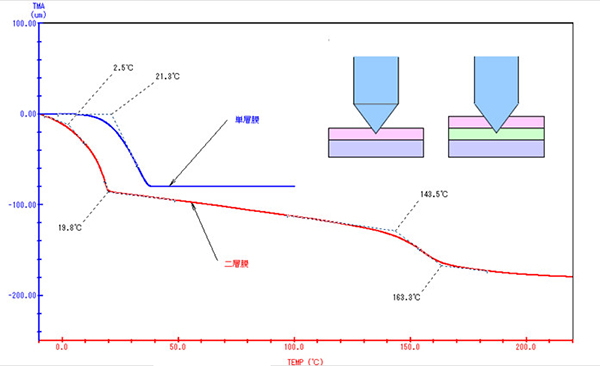

多層膜樣品 - 針入測(cè)量
在針入模式下，二層膜樣品顯示了兩階段的針入過(guò)程。單層膜樣品則在扎透一層之后，dL 曲線即已走平。

特殊測(cè)試

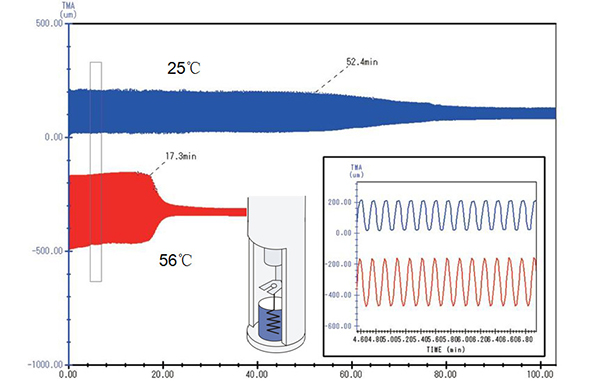

樹脂固化測(cè)試
測(cè)試以振蕩力的形式進(jìn)行。56°C 相比 25°C，由于樣品初始粘度較低，振幅更大；但固化發(fā)生得較早，隨著固化的發(fā)生，振幅迅速下降。

環(huán)氧樹脂 - 固定形變量測(cè)試
隨著溫度的上升，樣品的自然膨脹趨勢(shì)越來(lái)越大，要維持固定的壓縮形變量所需的力也相應(yīng)增大，直至自 58°C 起樣品發(fā)生玻璃化轉(zhuǎn)變之后，樣品模量下降，所需的負(fù)載力才相應(yīng)下降。

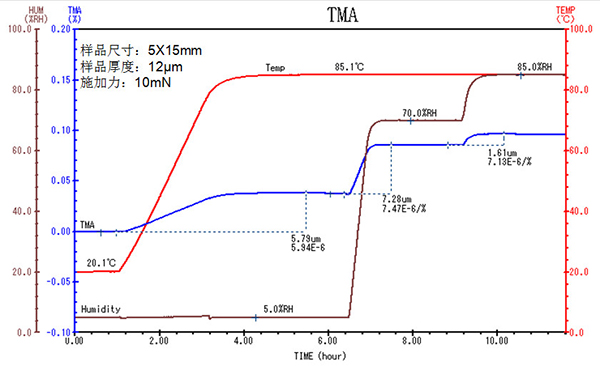

聚酰亞胺 - 濕度氛圍下的膨脹測(cè)量
圖中的藍(lán)色 TMA 曲線除了顯示樣品隨恒溫溫度上調(diào)（從 20°C 恒溫調(diào)整至 85°C 恒溫）的相應(yīng)熱膨脹之外，還顯示了隨著氣氛濕度上調(diào)（從 5% 調(diào)整至 70%、85% 相對(duì)濕度）的相應(yīng)的吸濕膨脹過(guò)程。
