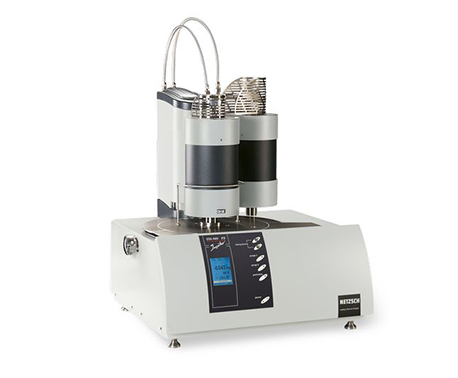

STA 449 F3 Jupiter® 是耐馳公司全新推出的一臺同步 TG-DSC 熱分析儀。作為高性?xún)r(jià)比的 NETZSCH F3 系列產品的新成員之一， 具有堅固、靈活、易于操作等特點，非常適合同時測試熱效應(轉變溫度、熱焓)與質量的變化。通過選擇合適的爐體，安裝高性能傳感器、配以最恰當?shù)母郊?，采取頂部裝樣的同步熱分析儀幾乎可以滿足所有的應用。它綜合了高性能的熱流型 DSC 與高靈敏度級天平，可以提供無與倫比的稱重與測量范圍。

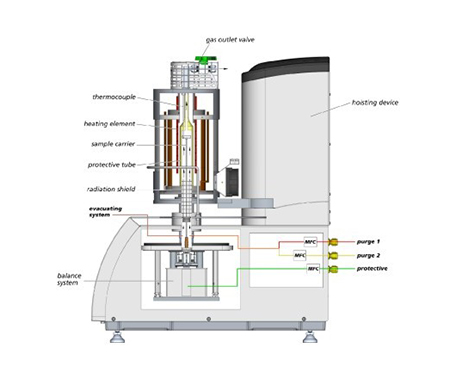

　　STA 449 F3 Jupiter® 包含了高性能的TG與DSC測試系統。其天平系統具有漂移小、范圍廣等特點。該系統可配備不同量程的天平，并可在全量程范圍內實現高靈敏度。這歸功于世界領先的電子天平技術。

　　作為耐馳盛名卓著的 STA 449 C 的換代產品，STA 449 F3 Jupiter® 充分繼承了 STA 449 C 的“博大胸懷”，根據不同的爐體，該系統的溫度范圍可達 -150°C … 2400°C。

　　通過真空系統和流量控制系統，用戶可以進行任意氣氛控制下的測試。

　　雙爐體提升裝置和自動進樣器(ASC)對于高性能的熱分析儀器是非常有利的，可以大大改善樣品的處理量，從而提高測試的效率。

　　在寬廣溫度范圍內，各種 TG-DSC 傳感器可以提供真正的 DSC 測試。TG、TG-DTA 傳感器則可滿足特殊要求下的測試。

　　堅固耐用的硬件、界面友好的軟件、靈活多樣的設計配以豐富的選項使得 STA 449 F3 成為您實驗室中質量控制和材料研究的理想工具。

　　STA 449 F3 Jupiter® 可以與 QMS 或者 FTIR 聯用，亦可同時與二者聯用。即使配以自動進樣器，所有測試也可同步進行。

　　STA 449 F3 Jupiter® - 技術參數

　　1、溫度范圍：-150 ... 2400°C

　　2、升降溫速率：0.001 ... 50 K/min(取決于爐體配置;高速升溫爐最大線性升溫速率 1000 K/min)

　　3、最大稱重量：35000 mg

　　4、稱重解析度：0.1 μg(全量程范圍內)

　　5、DSC 解析度：< 1μW(取決于配備的傳感器)

　　6、氣氛：惰性，氧化，還原，靜態，動態

　　7、標配用于 2 路吹掃氣和 1 路保護氣的電磁閥。

　　8、3 路氣體的質量流量計，用于氣流量的數字化精確控制(選件)

　　9、真空密閉結構，真空度 10-4 mbar

　　10、對于單 TG 支架可配備 c-DTA®(計算型 DTA)功能，用于溫度校正及額外的DTA信息獲取。

　　11、TG-DSC 與 TG-DTA 樣品支架，用于真正的同步測量。

　　12、自動進樣器(ASC)，最多可同時裝載 20 個樣品(選件)

　　13、通過可加熱的適配器與 FTIR，MS 以及 GC-MS 聯用(選件)

　　14、獨特的 Pulse-TA® 擴展功能(選件)

　　15、獨特的 OTS® 吸氧附件(選件)

　　STA 449 F3 Jupiter® - 軟件功能

　　STA 449 F3 Jupiter® 的測量與分析軟件是基于 MicroSoft Windows® 系統的 Proteus® 軟件包，它包含了所有必要的測量功能和數據分析功能。這一軟件包具有極其友善的用戶界面，包括易于理解的菜單操作和自動操作流程，并且適用于各種復雜的分析。Proteus 軟件既可安裝在儀器的控制電腦上聯機工作，也可安裝在其他電腦上脫機使用。

　　DSC/DTA 部分分析功能：

　　1、峰的標注：可確定起始點，峰值，拐點和終止點溫度，可進行自動峰搜索。

　　2、峰面積/熱焓計算：可選多種不同類型基線，可進行部分面積分析。可選擇以哪一溫度下的當前質量作為熱焓計算的基準。

　　3、峰的綜合分析：在一次標注中可同時得到溫度、面積、峰高與峰寬等各種信息。

　　4、全面的玻璃化轉變分析。

　　5、自動基線扣除。

　　6、結晶度計算。

　　7、氧化誘導期(O.I.T.)分析。

　　8、比熱分析(選件)。

　　9、BeFlat® 功能：用于 DSC 基線的優化(選件)。

　　10、Tau-R® 模式: 將儀器的時間常數與熱阻納入計算, 以獲取更尖銳的 DSC 峰形(DSC 傳感器選配功能)

　　11、DSC 峰形修正功能：對吸/放熱峰的峰形進行修正，將體系的熱阻與時間常數因素納入計算(選件)。

　　TG 部分分析功能：

　　1、失重臺階手動或自動標注，單位 % 或 mg。

　　2、質量-時間/溫度標注。

　　3、殘余質量標注。

　　4、可標注失重臺階的外推起始點與終止點。

　　5、可對熱重曲線作一階微分(DTG)與二階微分，并可進行峰值溫度標注。

　　6、自動的基線與浮力效應修正。

　　7、c-DTA®(計算型 DTA)：可標注熱效應特征溫度和峰面積(選件)

　　STA 449 F3 Jupiter® - 應用實例

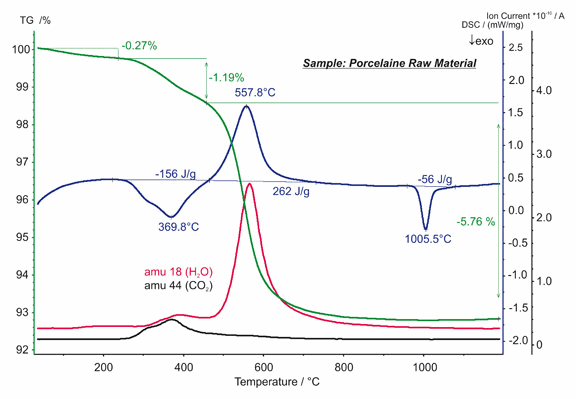

　　陶瓷原材料的表征

　　對陶瓷原材料的 STA 測試顯示了三個失重臺階。在約 250°C 以下，為吸附水的揮發。在 250°C 至 450°C 之間，觀察到了有機組分的燒失，釋放了 156 J/g 的能量。高嶺土的脫水發生在 450°C 以上，吸熱熱焓為 262 J/g。質譜曲線上的 18 與 44 質量數對應于 H2O 與 CO2 的逸出。1006°C 的 DSC 放熱峰(熱焓 -56 J/g)是由于固相轉變所致。

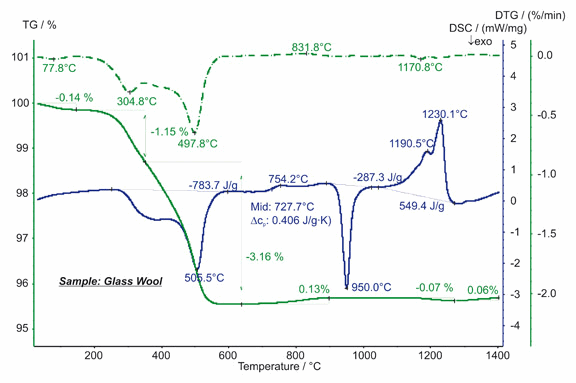

　　建筑材料：玻璃棉

　　玻璃棉常用作房屋與加熱管道的隔熱材料。STA 測試在約 600°C 以下顯示了三個失重臺階，這些是由于吸附水的揮發與有機粘合劑的燒失所致。其中有機粘合劑的燒失對應于該溫度范圍內的強烈的 DSC 放熱峰。玻璃化轉變?cè)?DSC 曲線上表現為 728°C 附近的臺階，比熱增加 0.41J/(g*K)。950°C 的 DSC 放熱峰對應于結晶效應，熱焓 -287 J/g;1050°C 至 1250°C 之間的吸熱效應對應于熔融，總熱焓 549 J/g。700°C 以上的微量的質量變化最可能是由于雜質的氧化與揮發所致。

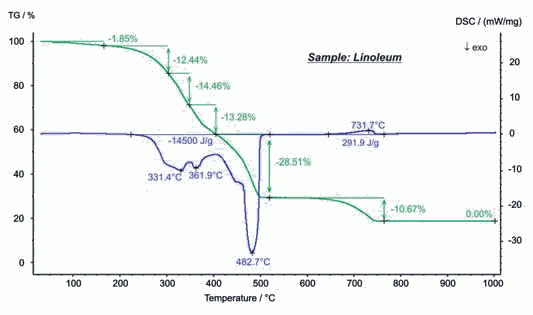

　　油氈的燒失

　　油氈作為一種建筑材料發明于1863年，常用于樓面覆蓋，具有堅固、絕緣等特點。通過STA在空氣氣氛下的測試，可揭示油氈的自然組成。150°C之前是水分的揮發，隨后的 200°C 至500°C 之間多步的失重主要是亞麻子油、天然樹脂、軟木屑、木屑和黃麻襯底等的燒失，伴隨著較大的放熱效應，在該氧化過程中釋放的熱量達 14.5KJ/g。在 600°C…750°C 之間，主要是填充物 CaCO3 的熱分解。

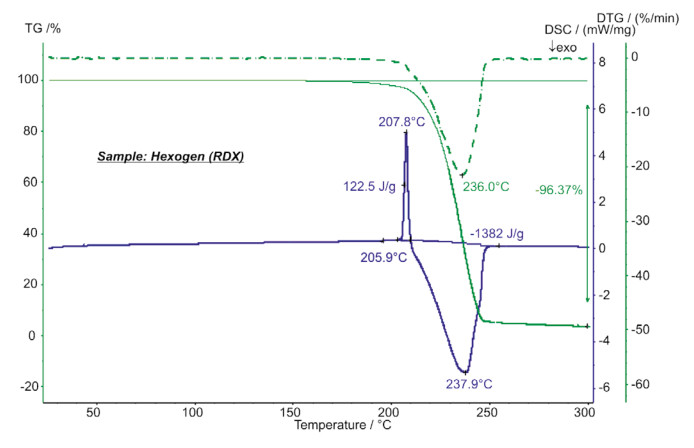

　　炸藥的鑒別

　　烈性炸藥黑索金(也稱RDX，T4等)在150°C 就開始升華，從熱重曲線即可看出。在DSC曲線上，起始點為206°C的吸熱峰，主要是樣品的熔融，其熱焓值為123J/g。在200°C…250°C之間，有劇烈的放熱現象，并釋放出1.38KJ/g的熱量。該實驗的樣品量為2.32mg，升溫速率為5K/min，氣氛為合成空氣。

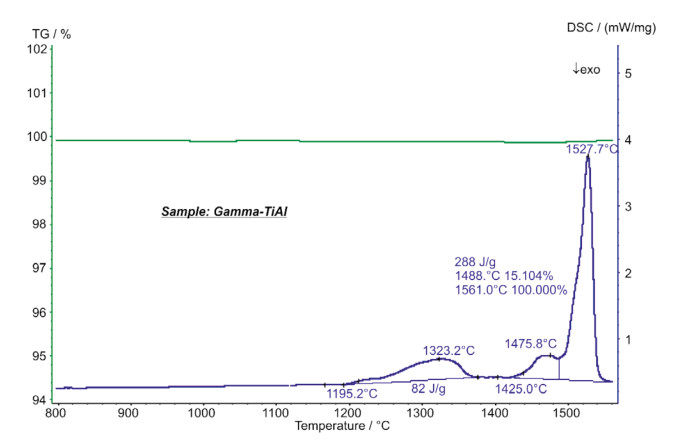

　　γ-TiAl 的相轉變

　　難熔合金 γ-TiAl 可通過高溫和低密度耐腐蝕測試進行鑒別。一般用于航空航天領域的渦輪充電器、燃?xì)鉁u輪和發動機。圖中 DSC 曲線顯示，在外推起始點溫度 1195°C 時有一吸熱效應(峰值溫度為1323°C)，主要是 α2 →α 相轉變過程。在 1476°C(峰值溫度)時，α 相向 β相轉變。DSC曲線上 1528°C 時的吸熱峰主要是樣品的熔融過程(起始點溫度：1490°C，液相線溫度大約 1560°C)。在整個測試過程中，樣品質量無明顯變化。

　　碳纖增強復合材料的分析

　　碳纖維增強高聚物(CFRP)是常用的復合材料。主要由聚合物和嵌入的碳纖維組成，具有質量輕、硬度大、穩定性強等特點，適合汽車、航空航天領域的應用。STA 的測試結果顯示，在 329°C 有一吸熱峰，其熱焓值為 25J/g，主要是聚合物的熔融過程。在大約 480°C…620°C之間主要是聚合物的分解。在 650°C，將氣氛由 N2 切換成 O2，碳纖維組分發生放熱分解(失重：24.7%)。實驗結束時的殘余質量 0.0% 表明樣品中無其他無機填充物或者玻璃纖維。

　　STA 449 F3 Jupiter® - 相關附件

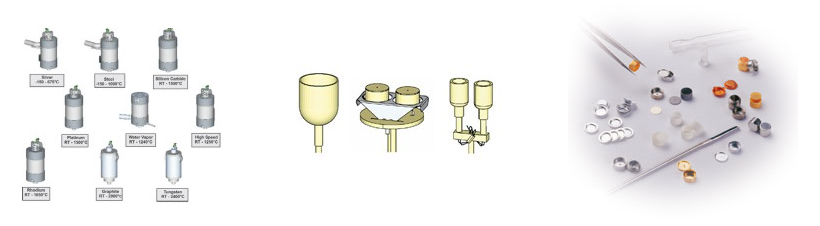

　　STA 449 F3 提供多種不同材質的坩堝，如氧化鋁，白金，鋁，石墨，石英等。對于每種坩堝均提供多種不同的尺寸規格。

　　獨特的水蒸汽爐選件，配備一系列用于蒸汽發生，氣體混合與流量控制的附屬配件，構成了在設定的絕對濕度下、最高至 1250°C 溫度范圍內研究樣品內部的質量與能量變化的完美工具。

　　新推出的高速爐體是對現有的 STA 與高溫 DSC 產品的一種很好的功能擴展。這種爐體不需要配在專門的儀器上，可以與其他爐體一起安裝在現有 STA449Fx / DSC404Fx 的雙提升裝置上。如果不安裝雙爐體，那么也可為高速爐配備一個自動進樣器(ASC)。這一模塊化設計的靈活性，特別是高速爐可以與 ASC 相結合，節省了大量的時間，大大縮短了測樣周期。

　　對于在高溫下易于氧化的樣品，可以配備 OTS™(Oxygen Trap System)附件，吸附吹掃氣氛中的雜質氧，有效降低樣品氧化的可能性。

　　自動進樣系統(ASC)可用于批量常規測試。儀器可以不分晝夜的工作，不僅充分利用儀器而且節省大量時間。(例如在周末無人狀態下進行校正測試)。其進樣轉盤最多可一次放置 20 個樣品與參比坩堝，并且按照自定義的次序進行工作。測試氣氛與冷卻裝置控制都是自動的?？蓪?duì)每一個樣品進行單獨的測試條件編程和宏計算。易于理解的操作界面可以引導使用者完成一系列的測試程序編輯，同時實驗過程中還可對正在運行的程序進行改動，可以在已經編好的程序中插入新的測試程序。
