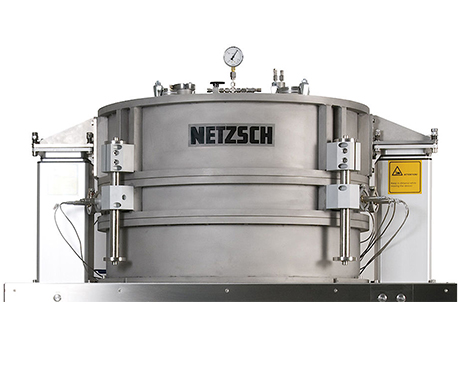

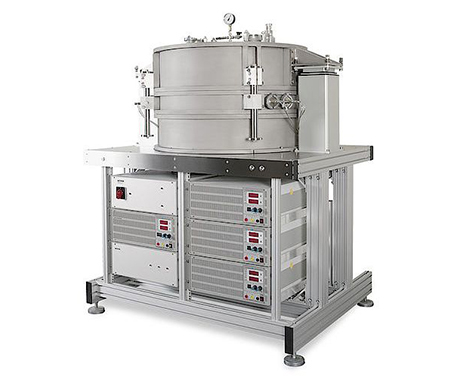

保護熱板法導熱儀 GHP 456 Titan?

發布時間：2020-09-24 10:21:00瀏覽次數：次

GHP 456 是耐馳專門面向高端應用而研發的導熱儀，采用國際標準的保護熱板法，直接測量絕熱材料和建筑材料導熱系數 / 熱阻，應用領域包括：纖維板、纖維片、疏松填充的玻璃纖維、礦棉、橫長纖維、陶瓷纖維、泡沫塑料（PUR，EPS，XPS， polyimide）、粉末、泡沫（玻璃，橡膠）、真空絕熱板（VIP）、多層復合板、石膏板、木材、纖維板、水泥、砂、土壤等。

NETZSCH GHP 特性：
• 保護熱板法，完全符合 ISO 8302，DIN/EN 12667，DIN/EN 12939，DIN/EN 13163，ASTM C 177，GB 10294 等國際國內標準
• 目前市場上唯一能在真空下測量的保護熱板法導熱儀
• 采用 29 套鉑電阻控溫，提高測溫、控溫精度
• 精確控制的熱保護系統，消除熱散失
• 高精度，超穩定測量系統

技術參數

儀器型號	GHP 456 Titan
測量范圍	-160 ... 250°C/600°C（不同加熱、冷卻系統）
控溫精度	PT100控溫，0.001°C
導熱系數范圍	0.003 ... 2W/m·K
測量準確度	2%
測量重復性	±1%
測量氣氛	真空（10-4mbar）、惰性、氧化
樣品尺寸	300 x 300mm，厚度最大100mm

GHP 456 Titan 軟件功能
GHP 456 的軟件結合了易于操作的用戶界面，以及強大的測量控制與分析功能。多窗口的設計提供了快速與全面的測試過程監控。
GHP 軟件特性：

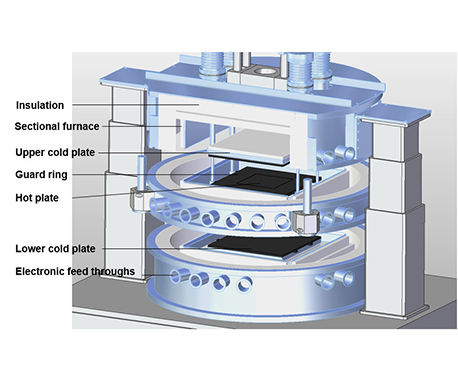

•集成的數字控制系統（用于熱板，保護環，上下冷板與周圍爐體控制的自動命令）
•無需對測量溫度，氣氛或樣品熱阻進行手動調整。
•任何時候都可調整平衡參數。
•測量結果可以圖形或表格形式進行打印。
•ASCII 方式導出測量數據。

GHP 456 Titan 應用實例

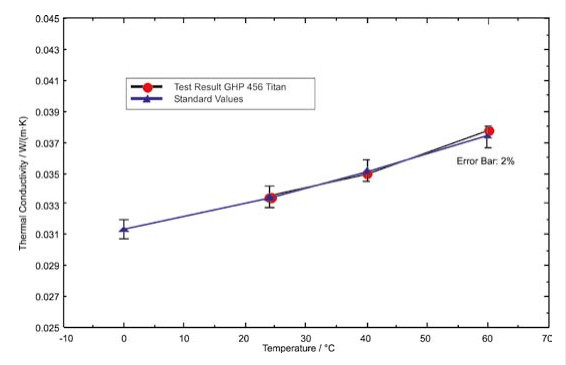

測量精度驗證：SRM 1450 c 玻璃纖維板
圖中對 NIST 標準樣品 1450c（材料為玻璃纖維板）在標樣證書提供的溫度范圍（0 ... 60°C）內進行了測量。測量值與 NIST 文獻值的偏差小于 1%，處于標準樣品的不確定性范圍內。這很好地證明了 GHP 456 的優越性能。

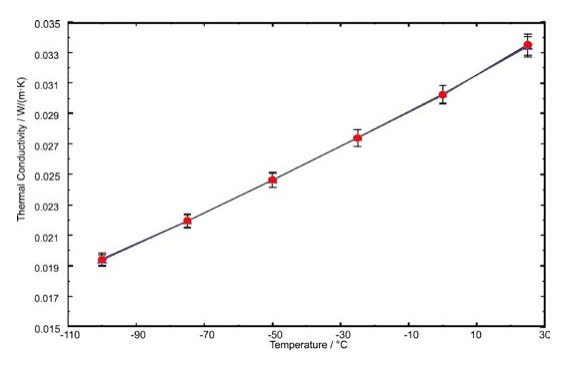

Styrodur: 重復性測試
下圖使用 GHP 456 Titan®，在 -100℃ ... 25℃ 溫度范圍內測量了一片 5cm 厚的 Styrodur C（聚苯乙烯泡沫材料）樣品。
對于各次重復測量，均將樣品取出，翻轉，再重新放入爐體之中。各重復測量結果之間的最大偏差僅為 0.4%，表明了系統具有優異的重復性。

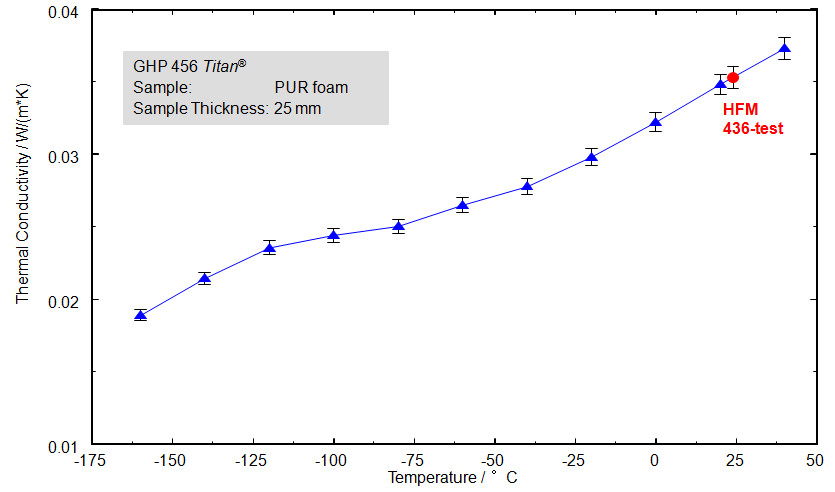

PUR 泡沫材料
現代屋瓦的保溫隔熱，冷藏罐，以及運輸行業往往需要相應的隔熱材料同時具有低的導熱系數，與高的機械穩定性。聚氨酯（PUR）泡沫材料同時具備了這兩個特點。
此處顯示了 GHP 在 -160...RT 之間對該材料的測試結果，并與 HFM 室溫下的測試結果進行了比較，兩個結果吻合得很好。在 -50...-125℃之間，曲線上的斜率變化由材料孔腔內的氣體的冷凝效應所致。

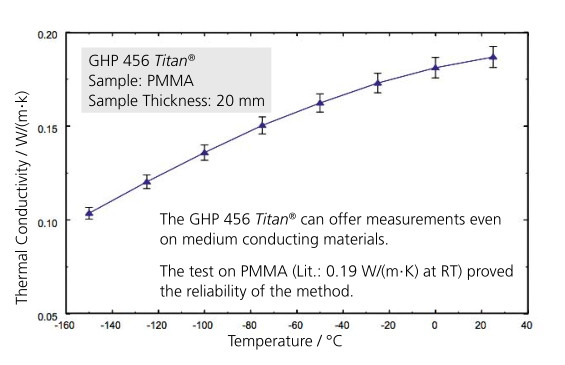

PMMA
PMMA 是一種透明的熱塑性材料，在20世紀30年代首次以 Plexiglas 的商標進入市場。PMMA 經常被用作玻璃的輕型或耐震的替代品，例如，在建筑行業作為窗體材料，在汽車照明或醫藥工程行業作為蓋板或透鏡材料。文獻報導的該材料在室溫下的導熱系數為 0.19 W/m*K。
本例在 -150 ... 25℃ 溫度范圍內，對厚度為 20mm 的 PMMA 板進行了測量。結果表明即使對于 PMMA 這樣的中等導熱系數的樣品，GHP 也能給出可靠的測量結果。圖中的偏差條顯示測量精度約為 ±2%。

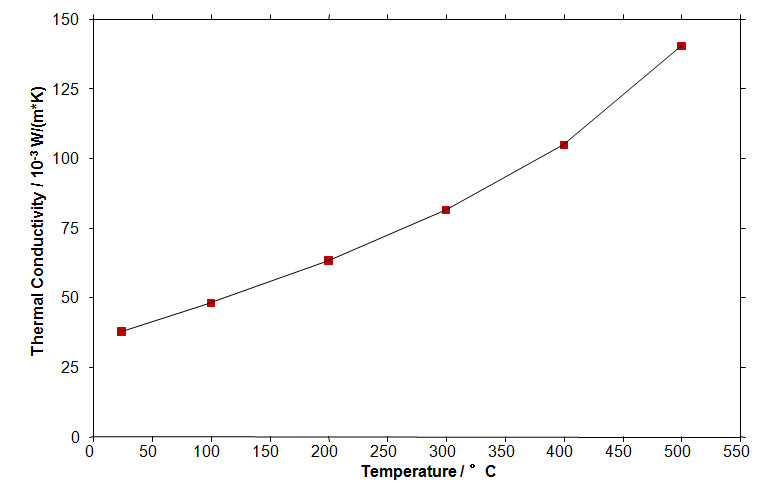

礦物纖維絕熱材料
礦物纖維絕熱材料常用來作為廚房爐體的隔熱材料。圖中對該材料在室溫至 500°C 的溫度范圍內進行了測試。對于包括該材料在內的絕大多數絕熱材料而言，導熱系數在室溫附近一般以接近線性的方式上升。在更高的溫度下，導熱系數上升得更快。這可以解釋為增強的輻射效應對有效導熱系數的貢獻。

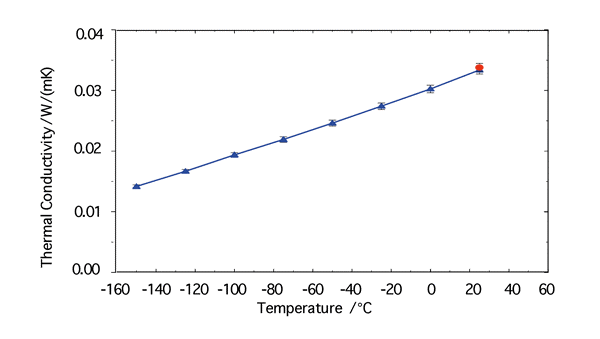

擠塑聚苯乙烯泡沫（XPS）

擠塑聚苯乙烯泡沫（XPS）因內含空氣，使其具有適度的柔韌性、低密度和低導熱系數。XPS 以在自然環境中的耐久性和可靠性而聞名于世。下圖為 GHP 456 Titan® 測試的50 mm Styrodur® C 泡沫板在 -150℃ 到 20℃ 溫度范圍的導熱系數。室溫下得到的數值與理論值具有較好的吻合性。
