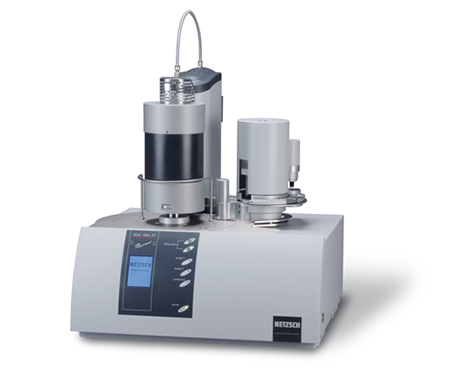

DSC 404 F1 Pegasus® 是 NETZSCH F1 系列產品的新成員之一，作為一臺性能優異、配置靈活多樣的高溫 DSC，廣泛應用于高性能陶瓷、金屬等材料在高溫下的熱力學特性測定，特別適用于在高溫下精確測定比熱。
• 測定高性能陶瓷、金屬等材料的熱力學特性。
• 在純凈氣氛下進行定量的熱焓與比熱測定。
• 真空密閉設計，真空度最高可達 10-4 mbar，確保吹掃氣氛的純凈性，以便對氧敏感類材料進行可靠的測量。
• 對非晶態金屬、形狀記憶合金與陶瓷玻璃的表征。
NETZSCH DSC 404 F1 Pegasus® 具備高度的靈活性，優良的品質與最佳性能。
DSC 404 F1 Pegasus® 擁有多種不同溫度范圍的爐體，覆蓋 -150～2000°C 的寬廣溫度范圍，可由用戶自由切換使用
DSC 404 F1 Pegasus® 可以配備高性能的比熱型 DSC 傳感器，提供高精度的比熱與熱焓測量。
我們提供多種不同類型的 DSC 或 DTA 傳感器，眾多的坩堝類型，以及其它相關附件。
儀器也可以聯用到傅立葉紅外 FTIR 或四極桿質譜 QMS，對樣品測試過程中的氣態逸出產物進行實時的成分監測。
其他重要的硬件與軟件特性，包括最多可容納 20 個樣品（或參比坩堝）的自動進樣器（ASC），用于優化基線的 BeFlat® 技術，以及溫度調制技術（TM-DSC，選件），這些使得 DSC 404 F1 Pegasus® 成為可應用于研究開發，質量檢驗，失效分析與工藝優化等眾多領域的最靈活的 DSC 系統。
DSC 404 F1 Pegasus® 是適合您日常實驗室工作的理想工具。
DSC 404 F1 Pegasus® - 技術參數
• DSC cp 傳感器，用于高精度的熱焓與比熱測試。
• 比熱精度： - RT ... 1400℃: ± 2.5% ；- RT ... 1500℃: ± 3.5%
• 石墨爐 + W/Re 傳感器：用于 DTA 測試，最高溫度 2000℃
• OTS® 吸氧附件（選配）
• TM-DSC: 溫度調制 DSC（選配）
• 自動進樣器（ASC）：20 位，包含樣品與參比（選配）
可選爐體類型
|
爐體類型 |
溫度范圍 |
冷卻方式 |
|
銀爐 |
-120 ... 675℃ |
液氮冷卻 |
|
銅爐 |
-150 ... 500℃ |
液氮冷卻 |
|
不銹鋼爐 |
-150 ... 1000℃ |
液氮冷卻 |
|
鉑爐 |
RT ... 1500℃ |
強制空氣冷卻 |
|
碳化硅爐 |
RT ... 1600℃ |
強制空氣冷卻 |
|
銠爐 |
RT ... 1650℃ |
強制空氣 |
|
石墨爐 |
RT ... 2000℃ |
水冷 |
DSC 404 F1 Pegasus® - 軟件功能
DSC 404 F1 Pegasus® 的分析操作軟件是基于 MS® Windows® XP 與 Vista® 系統的 Proteus® 軟件包，它包含了所有必要的測量功能和數據分析功能。這一軟件包具有極其友善的用戶界面，包括易于理解的菜單操作和自動操作流程，并且適用于各種復雜的分析。Proteus 軟件既可安裝在儀器的控制電腦上聯機工作，也可安裝在其他電腦上脫機使用。
DSC 部分分析功能：
• 峰的標注：可確定起始點，峰值，拐點和終止點溫度，可進行自動峰搜索。
• 峰面積/熱焓計算：可選多種不同類型基線，可進行部分面積分析。
• 峰的綜合分析：在一次標注中可同時得到溫度、面積、峰高與峰寬等各種信息。
• 全面的玻璃化轉變分析。
• 自動基線扣除。
• 結晶度計算。
• 氧化誘導期（O.I.T.）分析。
• 比熱分析。
• BeFlat® 功能：用于 DSC 基線的優化。
• Tau-R® 模式: 針對傳感器的時間常數與熱阻因素，對峰形進行失真度修正，獲取更為尖窄的峰形
• TM-DSC：溫度調制 DSC （選件）。
DSC 404 F1 Pegasus® - 應用實例

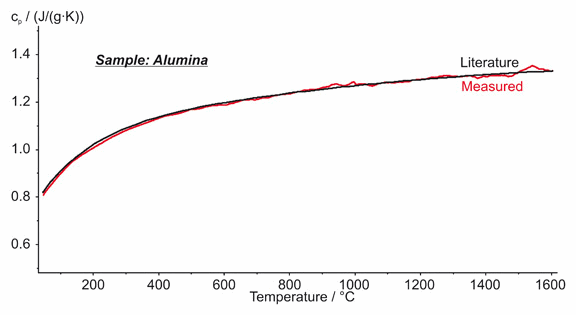

氧化鋁（Al2O3）的比熱測量
圖中所示為在室溫至1600°C的溫度范圍內對多晶氧化鋁樣品的比熱測量結果，同時給出了純氧化鋁的比熱文獻值曲線。能夠清楚地看到在文獻值與測量值之間差別很小，最大偏差在 2% 范圍內，這充分顯示了 DSC 404 F1 Pegasus® 的優異的比熱測量精度。

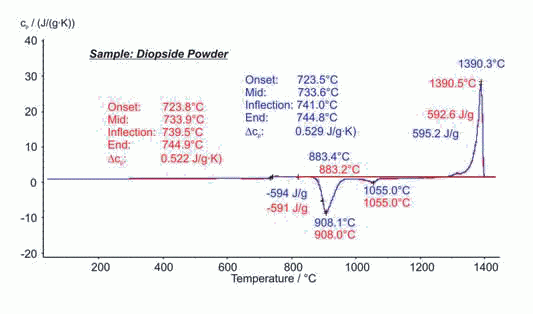

透輝石玻璃粉末的重現性測試
圖中顯示的是透輝石玻璃粉末兩次測試的結果。玻璃化轉變發生在723°C～745°C之間，重結晶出現在883°C（起始點），熔融出現在1390°C（主峰溫度）。兩次測試分別取樣，得到的數據包括特征溫度和相應的熱焓計算都吻合的很好，而且兩次測試過程中樣品比熱也基本無差別。這說明DSC 404 F1 Pegasus? 具有非常出色的穩定性和測試重復性。

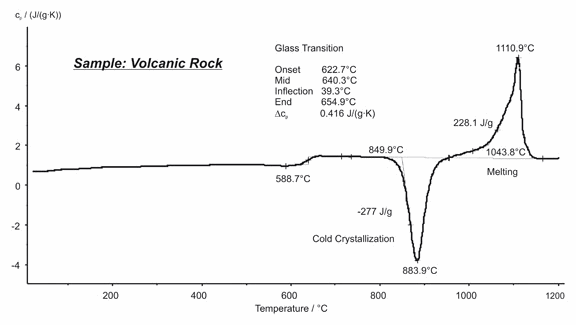

火山巖的熱效應測量
巖石作為一類化學組成非常復雜的天然材料的泛稱，一般很難進行分析。這類材料通常是多種多樣的氧化物，硫酸鹽或碳酸鹽的混合物?；鹕綆r通常由熔融巖漿凝固而成，其主成分為多種氧化物。本例顯示了對于某種巖石材料的 DSC 測量結果。玻璃化轉變發生在 623°C 至 655°C 之間，在 884°C 與 1111°C 分別檢測到了冷結晶與熔融峰（均取峰值溫度）。冷結晶的放熱熱焓與熔融的吸熱熱焓相近，證明了該混合物接近于完全的無定形材料。

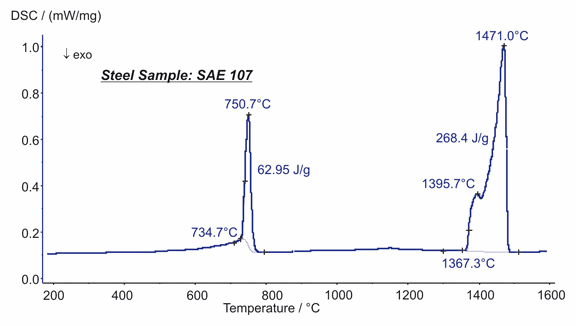

SAE 107 鋼材料的相變
圖中顯示的是鋼（SAE 107）的相結構轉變測量。在 751°C 前后，發生了兩種相互重疊的相變過程，735°C 之前熱流的平緩增大是由居里轉變（鐵磁性能的轉變）引起，而高而尖銳的主峰則由結晶結構的改變（鐵素體轉變成奧氏體）所致，其相應吸熱熱焓為 63J/g。在 1367°C 可以觀測到兩步熔融過程（峰值在 1395°C 與 1471°C），熔融熱焓為 268 J/g。

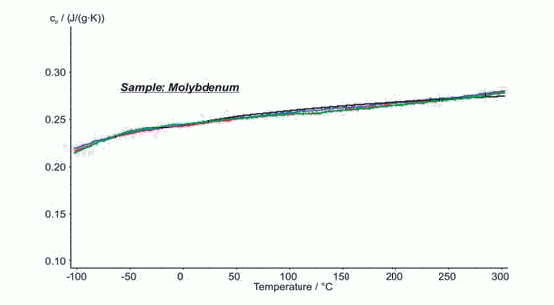

金屬鉬的比熱測試
使用DSC 404 F1 Pegasus® 新型低溫爐體測試金屬鉬從-100°C～300°C之間的比熱，實驗重復測試三次。三次測試結果的分散度很小，在2％以內。圖中黑色曲線是純金屬鉬室溫至300°C的文獻值，測試數據與文獻值的偏差小于2％。這表明DSC 404 F1 Pegasus® 在低溫依然保持很好的性能。

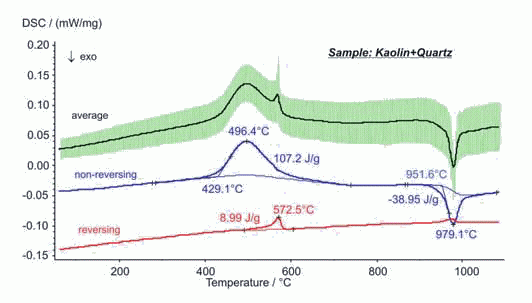

高嶺土－石英混合物測試
TM-DSC 通常被用于高分子材料的低溫測試，而 DSC 404 F1 Pegasus® 是世界上第一臺將TM-DSC應用到高溫測試的儀器。圖中顯示的是高嶺土石英混合物的測試結果。在DSC不可逆曲線上可以觀察到高嶺土不可逆的脫水過程和相變。，而DSC可逆曲線上則觀察到石英在 573°C 的相變效應。

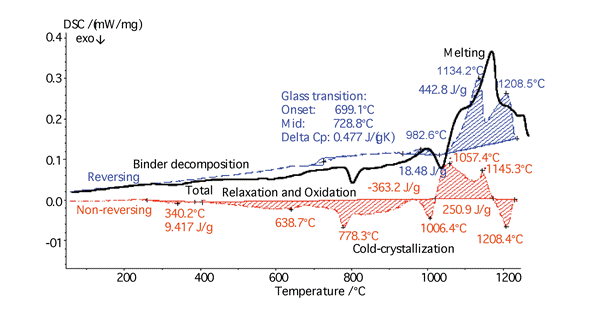

絕緣礦物纖維測試 — TM-DSC
溫度調制 DSC（TM-DSC）是傳統上常用于測試聚合物低溫應用的工具。STA 449 F1 Jupiter® 和 DSC 404 F1 Pegasus® 是市面上最早實現高溫溫度調制的儀器。下圖所示為絕緣礦物纖維的測試結果。在 DSC 總熱流曲線中，馳豫、氧化和玻璃化轉變是重疊的。只有從分離得到的 DSC 可逆熱流曲線上，才能準確分析樣品的玻璃化轉變。
絕緣礦物纖維的溫度-調制 DSC（TM-DSC）測試
DSC 404 F1 Pegasus® - 相關附件

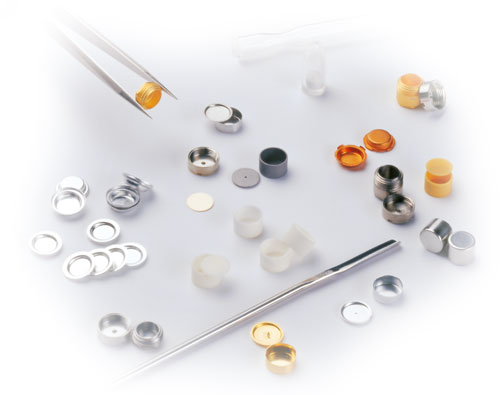

寬廣的坩堝選擇：NETZSCH 提供氧化鋁、鉑、鋁、石墨、氧化鋯等各種材質與尺寸規格的坩堝，可以滿足幾乎所有的材料測試和應用。

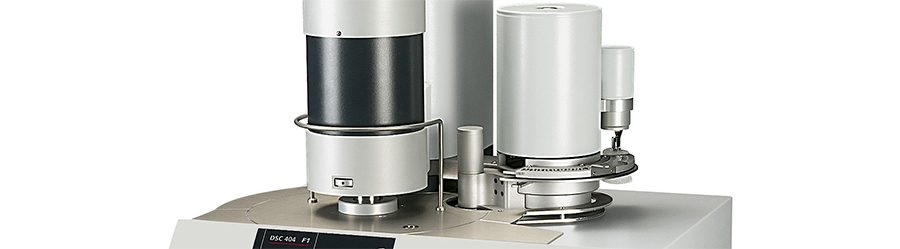

儀器可以配置雙爐體，或者單爐體+自動進樣器（ASC）。模塊配置的靈活性，以及與 ASC 的接合，可以大大節省操作時間，提高儀器利用率。
OTS® 吸氧附件（選配）可以進一步減少爐體內的氧殘余量，適合于易氧化樣品的高溫測試。
自動進樣系統（ASC）可用于批量常規測試。儀器可以不分晝夜的工作，不僅充分利用儀器而且節省大量時間。（例如在周末無人狀態下進行校正測試）。其進樣轉盤最多可一次放置 20 個樣品與參比坩堝，并且按照自定義的次序進行工作。測試氣氛與冷卻裝置控制都是自動的?？蓪?duì)每一個樣品進行單獨的測試條件編程和宏計算。易于理解的操作界面可以引導使用者完成一系列的測試程序編輯，同時實驗過程中還可對正在運行的程序進行改動，可以在已經編好的程序中插入新的測試程序。
對于那些非常特殊的樣品或是有放射性的材料，DSC 404 F1 Pegasus® 可以安裝在手套箱或是熱室中，電子元件遠離測量單元，所有的數據線和配套設備都可以連接在一個引線上。
