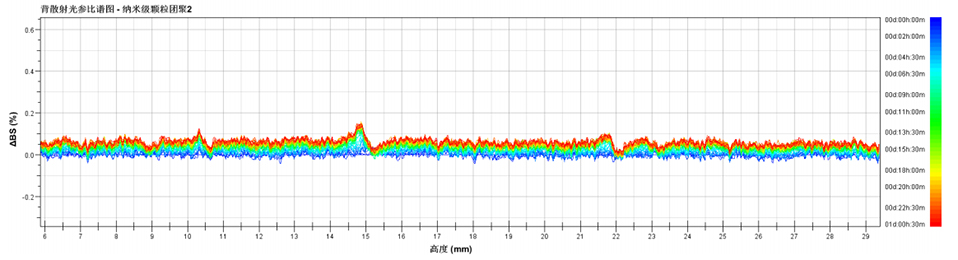

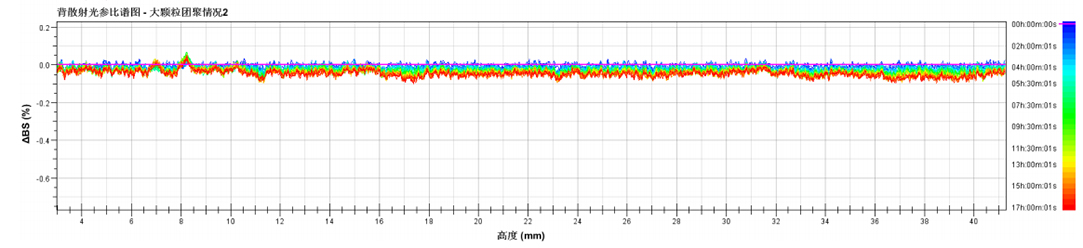

顆粒團聚，漿料中主要為納米顆粒，對于納米顆粒由于粒度較小，故可能會出現(xiàn)顆粒團聚的不穩(wěn)定性現(xiàn)象，再結(jié)合分散工藝以及配方的調(diào)整，可以精細化的分析樣品漿料顆粒的具體團聚情況以及區(qū)分團聚過程是否可逆，避免了粒度儀等要通過稀釋等手段來分析粒度而可能導(dǎo)致分析數(shù)據(jù)不準確的問題，原樣分析，可以保證分析的客觀性和準確性，無需擔(dān)心處理過程對樣品的影響。

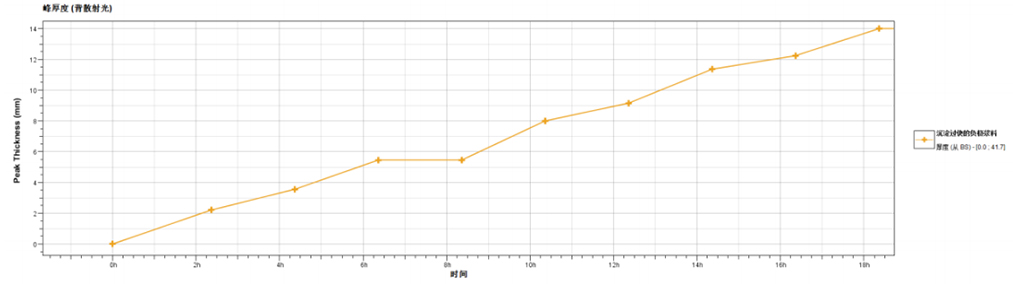

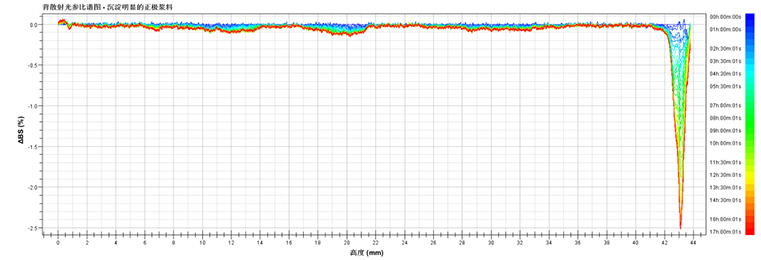

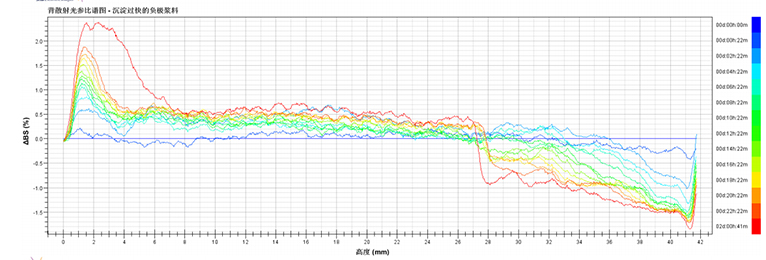

沉降分層，沉降分層對于漿料而言，如果能夠控制好樣品的分散均勻性以及樣品顆粒的團聚問題，那么沉降問題，將會很容易解決，通過分散懸浮性能測試儀可以快速測定樣品是否有沉降。如果發(fā)現(xiàn)樣品有沉降，可以從以下幾個方面進行思考和改進。影響顆粒沉降的因素，主要一個是顆粒和分散劑之間的密度差（密度差越大越容易沉降），第二個是顆粒大小（顆粒越大越容易沉降），第三點是樣品粘度（粘度越低，越容易沉降），第四點是樣品的膠體結(jié)構(gòu)的支撐能力，即膠體結(jié)構(gòu)屈服值（屈服值越低，能支撐的顆粒數(shù)量越少，越容易沉降）；第五點是顆粒團聚（顆粒團聚越嚴重，將會導(dǎo)致顆粒越大，越容易引起沉降。）
總體而言，對于新能源漿料的分散能力分析，分散懸浮性能測試儀可以在無破壞條件下直接分析樣品的分散情況，從分散均勻性，顆粒團聚情況以及遷移速率，沉降，分層等情況來全面分析表征。而對于這樣的分析，無法通過其他儀器來表征，比如通過粒度儀，要在稀釋條件下來分析，無法反應(yīng)樣品在原始漿料中的變化情況，通過粘度儀也僅僅能反映樣品的粘度是否有變化，通過 Zeta 電位儀也只能測定樣品的 Zeta 電位的大小等等，這些儀器都只能從一個側(cè)面來反映樣品的分散穩(wěn)定性情況的一個側(cè)面，而無法全面表達出準確的原因。另外對于靜置實驗，只能最終看到樣品是否有分層的一個表象，而無法知道樣品的分散均勻性情況，無法判斷樣品顆粒在原始分散漿料中的團聚情況（即使通過粒度儀也無法表達，因為粒度儀要高倍稀釋，會打散原有體系），而且即使能看到分層，但是至于分層原因也無法探知。故此，分散懸浮性能測試儀由于其可以無需破壞原有樣品直接分析，可以提供分散均一性指數(shù)，分析樣品顆粒大小變化以及樣品顆粒沉降，顆粒遷移速率，大分子交聯(lián)情況，分層厚度等等情況。
2 測試參數(shù)舉例
1）分散均勻性的調(diào)整
電池漿料的分散工藝的確定，初次對一級分散，即雙螺桿分散后的樣品的分散均勻性進行分析，然后發(fā)現(xiàn)樣品的分散均勻性較差，后對分散釜后樣品的分散均勻性進行分散，發(fā)現(xiàn)樣品的分散均勻性變化但是尚不足夠，然后對分散速度增加后分散均勻性變得更好，達到了分散均勻性的要求。具體數(shù)據(jù)如下：
微信掃碼 關(guān)注我們
